Precisión Hangzhi

Sensor de corriente de fuga de CA / CC de la serie Hangzhi RIT

Sensor de corriente de fuga de CA / CC de Hangzhi, desarrollado sobre la base de Tecnología de puerta de flujo cero multipunto es un módulo de medición que utiliza el principio de inducción electromagnética para convertir la corriente medida en una señal de tensión CC/CA (o corriente CC/CA) proporcional a la corriente primaria. Los lados primario y secundario están altamente aislados. Tiene las características de alta precisión, alta linealidad, alta integración, tamaño pequeño, estructura simple, trabajo estable a largo plazo y adaptación a diversos entornos de trabajo.

El transductor de corriente de fuga de la serie RIT está diseñado para la medición de corriente residual y micro de 0.01A a 10A, y salida con voltaje. Se ha utilizado para revestimiento al vacío y sistemas de alimentación de centros de datos (con la confianza de Vertiv Technology Co., Ltd).

Características clave del sensor de corriente de fuga Hangzhi

high accuracy 02

Alta precisión

Precisión 1% @ rango de 0.05A; Precisión de 0.2% @ 0.1A a 10A

Medición de microcorriente

Medición de microcorriente

Rango de medición de hasta 0,01 A con precisión 1%

Medición CA/CC

Medición CA/CC

Puede medir corrientes AC y DC.

Medida aislada

Medida aislada

Medición sin contacto y aislada

Aplicaciones típicas del transductor de corriente de fuga Hangzhi

aplicación de transductor de corriente de fuga - tren bala
Aplicaciones ferroviarias

• Medir valores instantáneos de corriente y tensión de forma aislada.

• Hangzhi Transductor de corriente residual Products are available with range from 0.01A to 10A with non-contact method to measure current

• Instalación altamente flexible y diseño modular para satisfacer las diferentes demandas del mercado de los sistemas ferroviarios.

• Lograr indicadores de alto rendimiento (precisión de 1% a 0.1%)

• Amplio rango de temperatura, alto voltaje soportado de aislamiento y diseño de compatibilidad electromagnética para cumplir con los estándares ferroviarios de diferentes países.

La corriente de fuga de entrada máxima permitida de los productos UPS es de hasta 51 TP3T de la corriente de carga nominal del UPS, que es mucho más alta que la configuración común de 30 mA. Por lo tanto, el nivel de corriente de funcionamiento debe aumentarse al seleccionar el protector contra fugas para evitar un mal funcionamiento frecuente. De acuerdo con las regulaciones del departamento de energía, la protección contra fugas de UPS debe clasificarse como una protección general de primer nivel y pertenece a la protección contra fugas.

Cuando hay múltiples protectores contra fugas en el sistema de distribución de energía, se debe cumplir con la selectividad de las acciones de clasificación. La corriente de fuga nominal del protector de fugas de nivel superior debe ser al menos tres veces la corriente de fuga nominal del protector de fugas de nivel inferior, y el tiempo mínimo de inactividad del protector de fugas de nivel superior debe ser mayor que el corte máximo -fuera de tiempo. La hora de cierre del protector de nivel inferior. De lo contrario, debido al problema de coincidencia de las acciones superior e inferior, se producirá un corte de energía en un área grande.

Los transductores de corriente residual Hangzhi están diseñados para cumplir con los requisitos de protecciones de corriente residual multinivel, con un rango de 0.01A a 10A, alta precisión y linealidad, bajo voltaje de compensación cero, alto ancho de banda y tiempo de respuesta dinámico corto.



aplicación de transductor de corriente residual - ups
SAI para centros de datos

Catálogo de sensores de corriente de fuga de Hangzhi

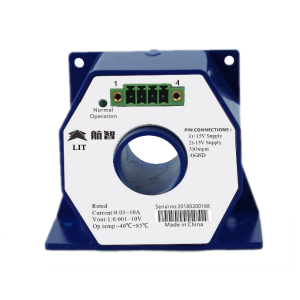

hangzhi RIT Leakage Current Transdcuer

RIT001M CA y CC Sensor de corriente de fuga

Corriente nominal primaria: DC0.01;

Capacidad de sobrecarga: 200% durante 1 minuto

Fuente de alimentación: DC14.2V a 15.8V

Voltaje de salida: ± 1V

Precisión: 1%;

Linealidad: 0.2%;

Voltaje de compensación cero: ± 10 mV

Tiempo de respuesta dinámica: 2ms

Ancho de banda de frecuencia
(-3dB): hasta 100KHz

Voltaje de Aislamiento (Entre primario y secundario): 5KV

Rango de temperatura de funcionamiento: -40 ~ 85 ℃

RIT001M Ficha de datos

hangzhi RIT Leakage Current Transdcuer

RIT002M AC & DC leakage Current Transducer

Corriente nominal primaria: DC0.02;

Capacidad de sobrecarga: 200% durante 1 minuto

Fuente de alimentación: DC14.2V a 15.8V

Voltaje de salida: ± 1V

Precisión: 1%;

Linealidad: 0.2%;

Voltaje de compensación cero: ± 10 mV

Tiempo de respuesta dinámica: 2ms

Ancho de banda de frecuencia
(-3dB): hasta 100KHz

Voltaje de Aislamiento (Entre primario y secundario): 5KV

Rango de temperatura de funcionamiento: -40 ~ 85 ℃

RIT002M Ficha de datos

hangzhi RIT Leakage Current Transdcuer

RIT005M CA y CC Sensor de corriente residual

Corriente nominal primaria: DC0.05;

Capacidad de sobrecarga: 200% durante 1 minuto

Fuente de alimentación: DC14.2V a 15.8V

Voltaje de salida: ± 1V

Precisión: 1%;

Linealidad: 0.2%;

Voltaje de compensación cero: ± 10 mV

Tiempo de respuesta dinámica: 2ms

Ancho de banda de frecuencia
(-3dB): hasta 100KHz

Voltaje de Aislamiento (Entre primario y secundario): 5KV

Rango de temperatura de funcionamiento: -40 ~ 85 ℃

RIT005M Ficha de datos

hangzhi RIT Leakage Current Transdcuer

RIT01M CA y CC Transductor de corriente residual

Corriente nominal primaria: DC0.1A;

Capacidad de sobrecarga: 200% durante 1 minuto

Fuente de alimentación: DC14.2V a 15.8V

Voltaje de salida: ± 2V

Precisión: 0.2%;

Linealidad: 0.1%;

Voltaje de compensación cero: ± 10 mV

Tiempo de respuesta dinámica: 2ms

Ancho de banda de frecuencia
(-3dB): hasta 100KHz

Voltaje de Aislamiento (Entre primario y secundario): 5KV

Rango de temperatura de funcionamiento: -40 ~ 85 ℃

RIT01M Ficha de datos

hangzhi RIT Leakage Current Transdcuer

RIT05M CA y CC Sensor de corriente residual

Corriente nominal primaria: DC0.5A;

Capacidad de sobrecarga: 200% durante 1 minuto

Fuente de alimentación: DC14.2V a 15.8V

Voltaje de salida: ± 2V

Precisión: 0.2%;

Linealidad: 0.1%;

Voltaje de compensación cero: ± 10 mV

Tiempo de respuesta dinámica: 2ms

Ancho de banda de frecuencia
(-3dB): hasta 100KHz

Voltaje de Aislamiento (Entre primario y secundario): 5KV

Rango de temperatura de funcionamiento: -40 ~ 85 ℃

RIT05M Ficha de datos

hangzhi RIT Leakage Current Transdcuer

RIT1M CA y CC Transductor de corriente residual

Corriente nominal primaria: DC1A;

Capacidad de sobrecarga: 200% durante 1 minuto

Fuente de alimentación: DC14.2V a 15.8V

Voltaje de salida: ± 2V

Precisión: 0.2%;

Linealidad: 0.1%;

Voltaje de compensación cero: ± 10 mV

Tiempo de respuesta dinámica: 2ms

Ancho de banda de frecuencia
(-3dB): hasta 100KHz

Voltaje de Aislamiento (Entre primario y secundario): 5KV

Rango de temperatura de funcionamiento: -40 ~ 85 ℃

RIT1M Ficha de datos

hangzhi RIT Leakage Current Transdcuer

RIT2M CA y CC Transductor de corriente de fuga

Corriente nominal primaria: DC2A;

Capacidad de sobrecarga: 200% durante 1 minuto

Fuente de alimentación: DC14.2V a 15.8V

Voltaje de salida: ± 2V

Precisión: 0.2%;

Linealidad: 0.1%;

Voltaje de compensación cero: ± 10 mV

Tiempo de respuesta dinámica: 2ms

Ancho de banda de frecuencia
(-3dB): hasta 100KHz

Voltaje de Aislamiento (Entre primario y secundario): 5KV

Rango de temperatura de funcionamiento: -40 ~ 85 ℃

RIT2M Ficha de datos

hangzhi RIT Leakage Current Transdcuer

RIT5M CA y CC Transductor de corriente residual

Corriente nominal primaria: DC5A;

Capacidad de sobrecarga: 200% durante 1 minuto

Fuente de alimentación: DC14.2V a 15.8V

Voltaje de salida: ± 5V

Precisión: 0.2%;

Linealidad: 0.1%;

Voltaje de compensación cero: ± 10 mV

Tiempo de respuesta dinámica: 2ms

Ancho de banda de frecuencia
(-3dB): hasta 100KHz

Voltaje de Aislamiento (Entre primario y secundario): 5KV

Rango de temperatura de funcionamiento: -40 ~ 85 ℃

RIT5M Ficha de datos

hangzhi RIT Leakage Current Transdcuer

RIT10M CA y CC Transductor de corriente residual

Primary Nominal Current: DC10A;

Capacidad de sobrecarga: 200% durante 1 minuto

Fuente de alimentación: DC14.2V a 15.8V

Output Voltage: ±10V

Precisión: 0.2%;

Linealidad: 0.2%;

Voltaje de compensación cero: ± 10 mV

Tiempo de respuesta dinámica: 2ms

Ancho de banda de frecuencia
(-3dB): hasta 100KHz

Voltaje de Aislamiento (Entre primario y secundario): 5KV

Rango de temperatura de funcionamiento: -40 ~ 85 ℃

RIT10M Ficha de datos
