So verwenden Sie Hangzhi Fluxgate-Stromwandler

1. How to use AIT high precision fluxgate current transducers

Hangzhi high precision current transducer / sensor products were developed on the basis of Multi-Point Zero Flux Gate-Technologie, das sowohl für AC- als auch DC-Strommessungsanwendungen eingesetzt werden kann, wobei analoger Strom, digitales Signal über RS232/485 und 0-10-V-Spannungsausgangsoptionen verfügbar sind. Alle hochpräzisen Stromwandler-/Sensorprodukte von Hangzhi sind CE-EMV- und RoHS-konform.

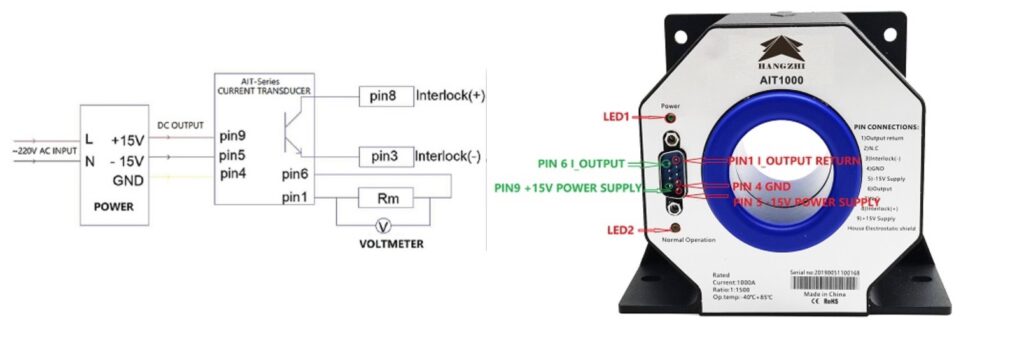

how to use AIT high precision fluxgate current transducer

Wichtiger Hinweis:

Der an den Ausgangsanschluss des Sensors angeschlossene Widerstand sollte innerhalb des im Datenblatt angegebenen Bereichs liegen.

(a) Wenn der Sensor keinen Strom durchlässt, beträgt die Spannung am Widerstand R etwa 0 V
(b) Wenn das Gerät nach dem Einschalten normal funktioniert, leuchtet die grüne Kontrollleuchte immer
(c) Wenn der Sensor einen Gleichstrom durchlässt, beträgt die Spannung am Widerstand R:
U = Verhältnis von gemessenem Strom zu Sensorwindungen * Widerstand R

Wenn die Ausgangsspannung abnormal ist:

(a) Messen Sie zunächst mit einem Multimeter die Stromversorgung des Sensors und prüfen Sie, ob die Stromversorgung richtig verdrahtet ist;

(b) Überprüfen Sie, ob die Betriebsanzeige und die Stromversorgungsanzeige normal angezeigt werden.

2. How to use HIT hall-effect replacement and IIT industrial fluxgate current transducers

2.1 How to wire HIT & IIT current transducer

The wiring method of the HIT and IIT current transducer is almost the same, please find the details below:

However, there is no operation indicate LED on HIT current transducers.

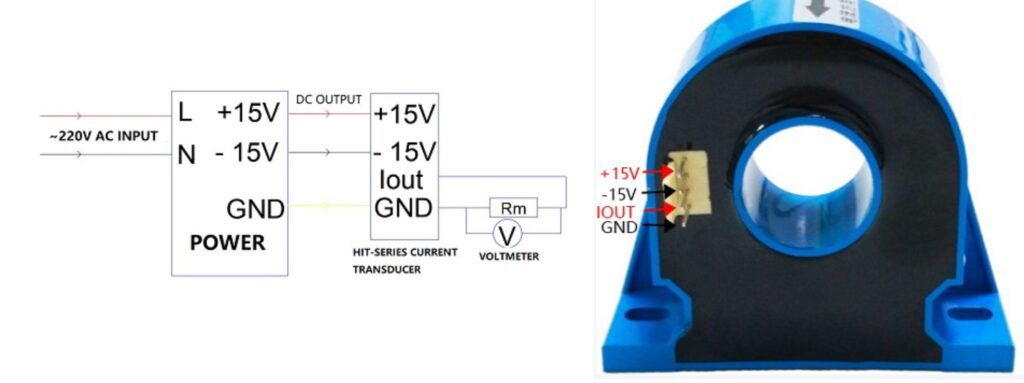

how to wire hit fluxgate current transducers

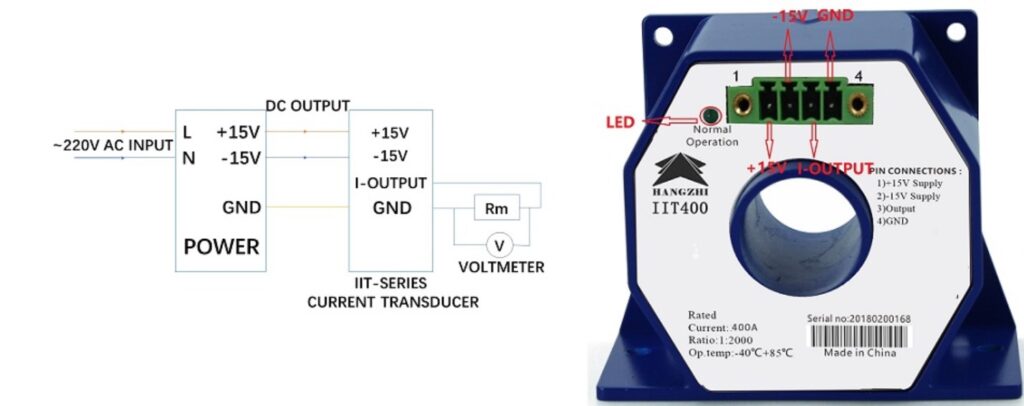

how to wire iit fluxgate current transducers

(2) Testmethode:
Der an den Ausgangsanschluss des Sensors angeschlossene Widerstand sollte innerhalb des im Datenblatt angegebenen Bereichs liegen.

Wenn die Verkabelung korrekt ist und normal funktioniert:
(a) Wenn der Sensor keinen Strom durchlässt, beträgt die Spannung am Widerstand Rm etwa 0 V;
(b) Wenn der Sensor einen Gleichstrom durchlässt, beträgt die Spannung am Widerstand Rm:
U = Verhältnis von gemessenem Strom zu Sensorwindungen * Widerstand Rm

3. Verwendung von RIT-Leckstromwandlern

how to wire rit leakage current transcuders

3.2 How to measure with RIT leakage current transducer

(2) Testmethode:
Der Ausgangsanschluss des Sensors ist mit dem Spannungsmesser oder dem analogen Eingangsmodul verbunden

Wenn die Verkabelung korrekt ist und normal funktioniert:
(a) Wenn der Primärstrom 0 A beträgt, beträgt die Ausgangsspannung des Sensors etwa 0 V;
(b) Nach dem Einschalten des Geräts leuchtet die grüne Anzeigelampe immer, wenn das Gerät normal funktioniert.
(c) Wenn der Sensor Gleichstrom durchlässt, beträgt der Primärstrom Ip:
Ip=Kn*UAusgabe

Wenn der Strom abnormal ist oder die Stromversorgung abnormal ist:
(a) Messen Sie zunächst mit einem Multimeter die Stromversorgung des Sensors und prüfen Sie, ob die Stromversorgung richtig verdrahtet ist;
